Tuya Smart 16-kanallı ZigBee keçid modulu, ev, otel və kommersiya obyektləri üçün cihazların ağıllı idarəetməsini təmin edir. Mobil tətbiqlə uzaqdan idarə, vaxt cədvəli və səs nəzarəti kimi funksiyalarla təchiz olunmuşdur.

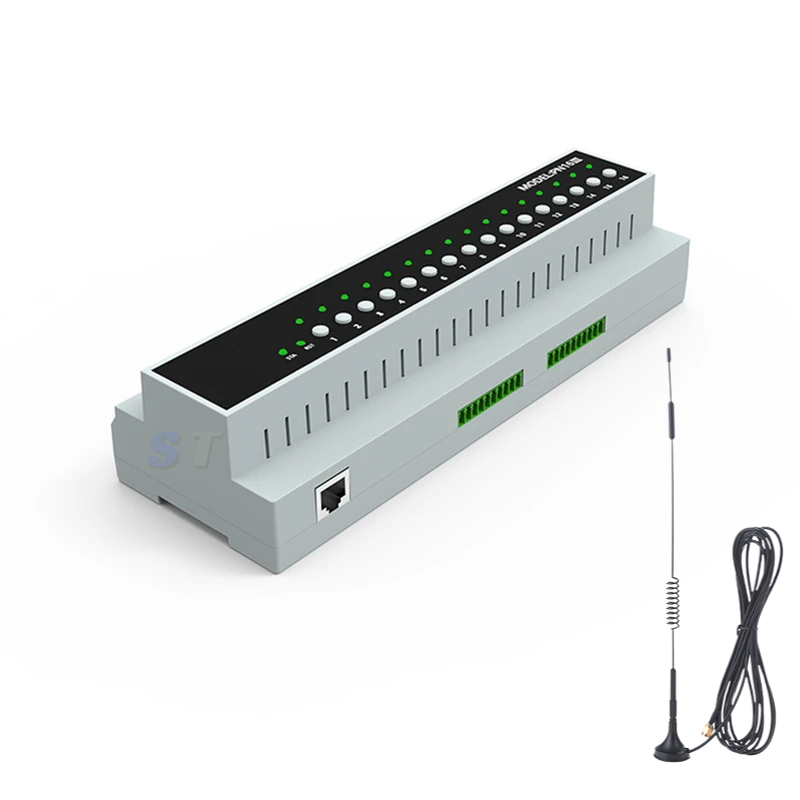

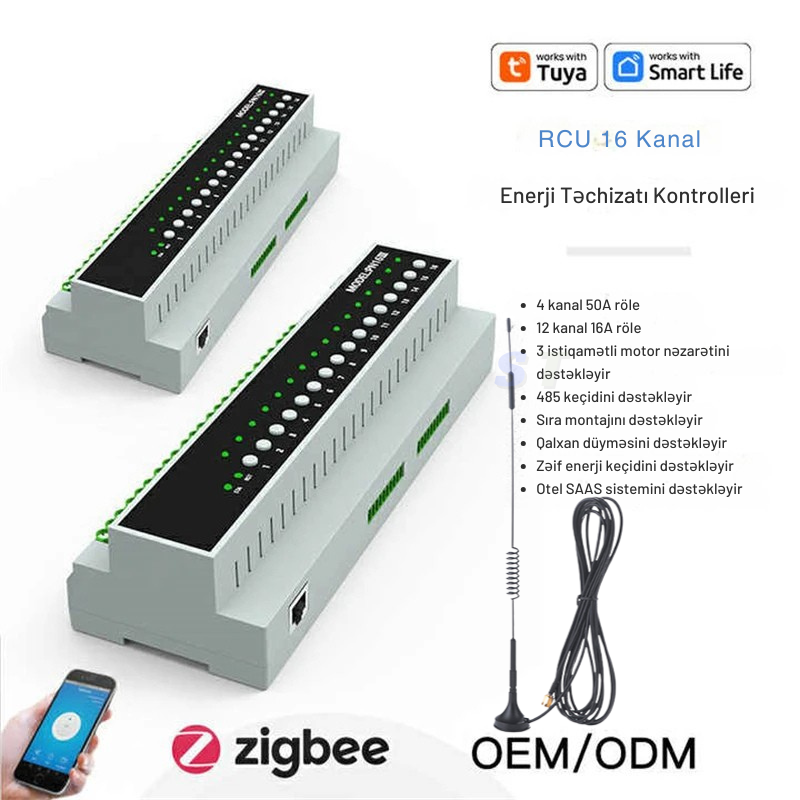

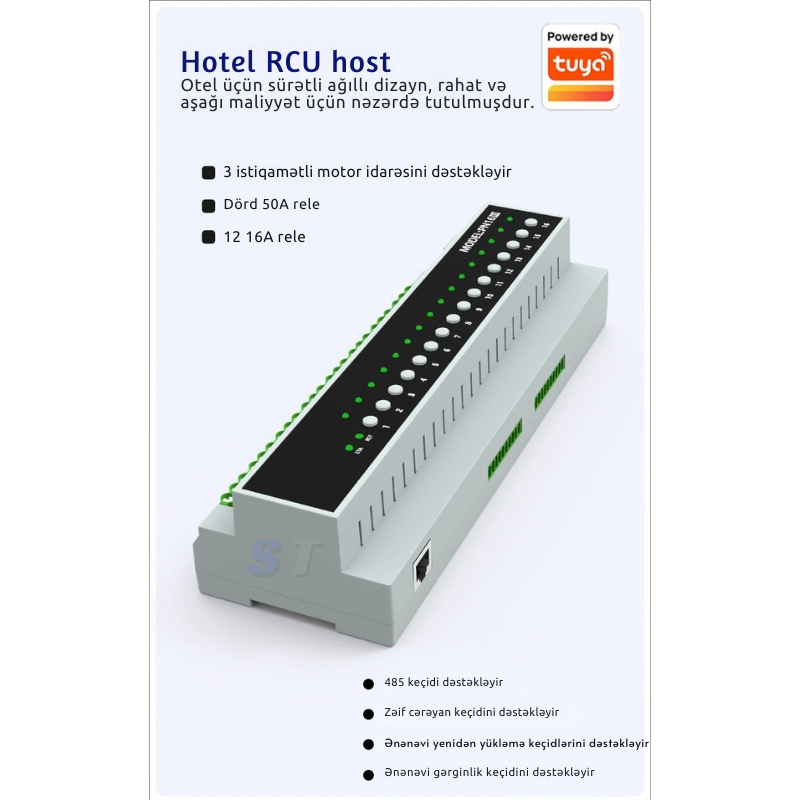

16 Kanal Güc Təchizatı Kontrolleri (Hotel RCU Host)

Xüsusiyyətlər:

• 16 kanal:
  • 1-4 kanallar 50A maqnit tutucu rele
  • 5-16 kanallar 16A rele
• LED göstəricilər: 16 kanalın statusunu göstərən işıq indikatorları
• Dəstəklənən açar növləri:
  • RS485 açar
  • Quru kontakt açar
  • Reset açar
  • Rocker açar
• Fiziki düymələr:
  • Kanallar ayrıca və ardıcıl olaraq açılıb-bağlana bilər
  • Xarici düymələri kilidləmək və kilidi açmaq funksiyası

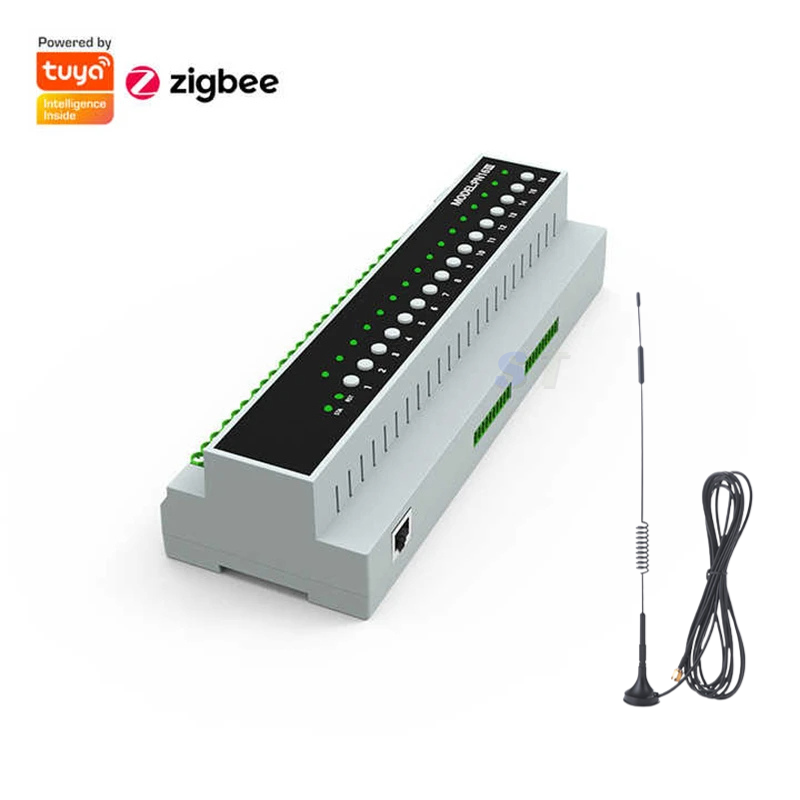

• ZigBee Bağlantısı: Ağıllı modul ZigBee 3.0 protokolu ilə Hub-a qoşulur, istifadəçilərə uzaqdan nəzarət etməyə imkan yaradır.
• Gərginlik: 110V-240V ~ 50Hz/60Hz
• Elektrik kəsildikdən sonra bərpa rejimləri:
  1. Tam söndürmə rejimi
  2. Tam aktiv rejimi
  3. Fərdi səhnə rejimi
• K1-16 çıxışları ilə idarəetmə:
  • Xarici giriş düymələrini kilidləmək
  • Otel otağı avtomatlaşdırması üçün xüsusi funksiyalar
  • Enerjini kəsib, müəyyən ssenariləri aktivləşdirmək (məsələn, "Xoş Gəlmisiniz" ssenarisi)

Çıxışlar haqqında ümumi məluamt

• L1~L6 Çıxışları: Bu çıxışlar 220V/16A gücündədir və xarici cihazların enerji təchizatını idarə etmək üçün nəzərdə tutulub. Hər bir çıxış müstəqil olaraq idarə edilə bilər və hər birinin vəziyyəti cihazın ön panelindəki LED göstəriciləri ilə göstərilir.
• 12-24V İnterfeys: Bu interfeys 12V-24V giriş üçün nəzərdə tutulub. Bu giriş cihazın özünün enerji təchizatı üçün istifadə olunur.
• COM İnterfeysi: Bu interfeys xarici düymələrin və ya digər idarəetmə cihazlarının qoşulması üçün nəzərdə tutulub. K1-K8 və K9-K16 quru kontakt interfeysləri ilə birlikdə istifadə olunur. Bu interfeyslərin vəziyyəti cihazın fərqli modlarında (məsələn, sıfırlama, keçid və ya zəif cərəyan modu) fərqli şəkildə idarə edilə bilər.
• Quru Kontakt İnterfeysi: K1-K8 və K9-K16 quru kontakt interfeysləri cihazın müxtəlif kanallarını idarə etmək üçün istifadə olunur. Bu interfeyslər COM interfeysi ilə qısa qapanma və ya açma əməliyyatları ilə idarə edilə bilər.

Giriş:

• N (Sıfır xətt) - N (Sıfır xətt): Cihazın işləməsi üçün AC100~220V gərginlikdə sıfır xətt girişi.
• L (Faza xətt) - L (Faza xətt): Cihazın işləməsi üçün AC100~220V gərginlikdə faza xətt girişi.

Çıxışlar:

• L1~L4 Terminalları:
  • 220V/50A: Xarici cihazların enerji təchizatı üçün 220V/50A gücündə çıxış terminalları.
• L5~L10 Terminalları:
  • 220V/16A: Xarici cihazların enerji təchizatı üçün 220V/16A gücündə çıxış terminalları.

Rele Çıxışları:

• L11~L16 Releləri:
  • Maksimum Parametrlər: AC250V/16A (alternativ cərəyan) və DC24V/6A (düz cərəyan).
  • IN: Relelərin giriş terminalı.

Digər İnterfeyslər:

• RJ45 İnterfeysi: Bu versiyada dəstəklənmir.

COM İnterfeysi:

• K1-K8: Birinci qrup quru kontakt interfeysi.
• K9-K16: İkinci qrup quru kontakt interfeysi.

İdarəetmə Funksiyaları:

• A İnterfeysi:
  • A və COM qısa qapanarsa: K1-K16 xarici düymələri bloklanır və istifadə edilə bilməz.
  • A və COM ayrılırsa: K1-K16 xarici düymələri aktivləşir və istifadə edilə bilər.
• B İnterfeysi:
  • B və COM qısa qapanarsa: Relelər 16-dan 1-ə qədər sıra ilə bağlanır.
  • B və COM ayrılırsa: Relelər 1-dən 16-ya qədər sıra ilə açılır.
• Quru Kontakt İnterfeysi:
  • K1-K8 və K9-K16: Bu interfeyslər COM ilə qısa qapanma və ya açma əməliyyatları ilə idarə edilə bilər.
• 3 Müxtəlif Vəziyyət:
• Sıfırlama Açarı: Yalnız qısa qapanma effektivdir.
• Keçid Açarı: Qısa qapanma və açma hər ikisi effektivdir.
• Zəif Cərəyan Açarı: Qısa qapanma açma, açma isə bağlama əməliyyatını yerinə yetirir.

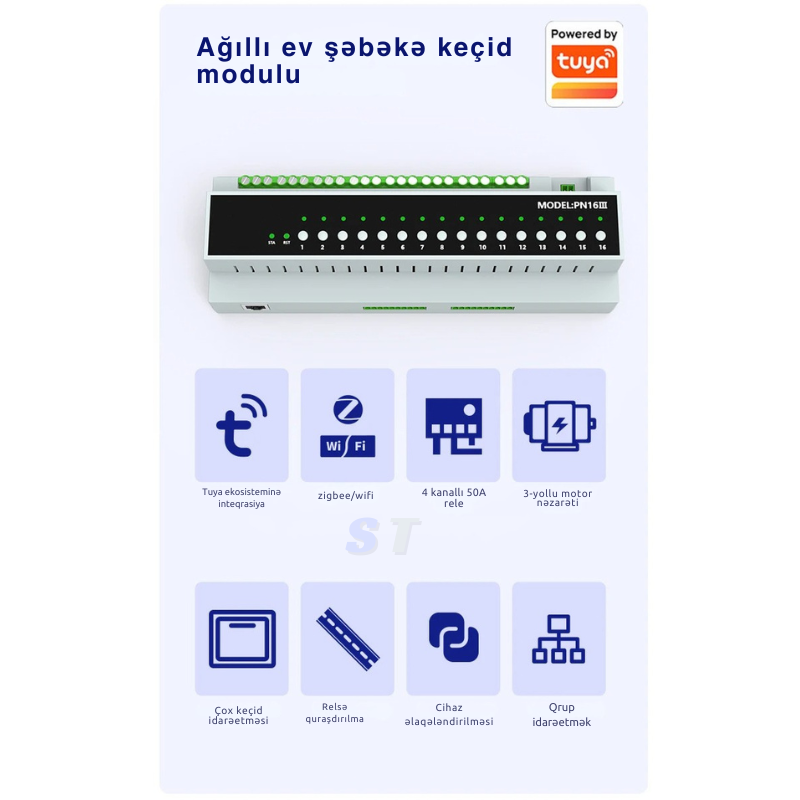

İstifadə sahələri:

• Otellər, ağıllı ev sistemləri və bina avtomatlaşdırılması
• 3 yollu motor nəzarəti:
  • Pərdələr
  • Pəncərə qapaqları
  • Rolikli qapılar
  • Elektrik darvazalar
• Dörd 50A rele ilə işıqlandırma idarəetməsi

Texniki xüsusiyyətləri:

• İstehsal Yeri: Çin
• Brend Adı: RSH
• Model Nömrəsi: ST-PN16-Z
• Mühafizə Funksiyası: Aşırı yüklənməyə qarşı qoruma
• Tətbiq Sahəsi: Daxili istifadə
• Xüsusi Funksiyalar: Uzaqdan idarəetmə
• Naqillə bağlanma üsulu: Neytral xətt bağlantısı
• Dərəcələndirilmiş tezlik: 50-60Hz
• Çəki: 1000 qram
• Ölçülər: 29X12X9 sm
• Nominal Güc: 3600W
• Yük Gücü: 7000W
• Montaj Delik Aralığı: 20 mm
• Mexaniki Ömrü: ≥10,000 dəfə
• Elektrik Ömrü: 500,000 dəfə
• İstismar Temperaturu: -20°C ~ +55°C
• Material: ABS+PC
• Məhsul Sertifikatı: CE
• Sistem Dəstəyi: Apple HomeKit, Tuya Smart, Alexa, Google Assistant və digərləri
• Qoruma Səviyyəsi: IP53
• ZigBee Tipi: 3.0
• Əsas Material: Fosforlu bürünc
• İdarəetmə Növü: Telefon ilə idarəetmə
• Dərəcələndirilmiş Cərəyan: 16A
• 3C Nominal Gərginlik Aralığı: 100V-dən 250V-a qədər
• Nominal Gərginlik: AC100-240V
• Rəngi: boz-qara
